Produktbeschreibung

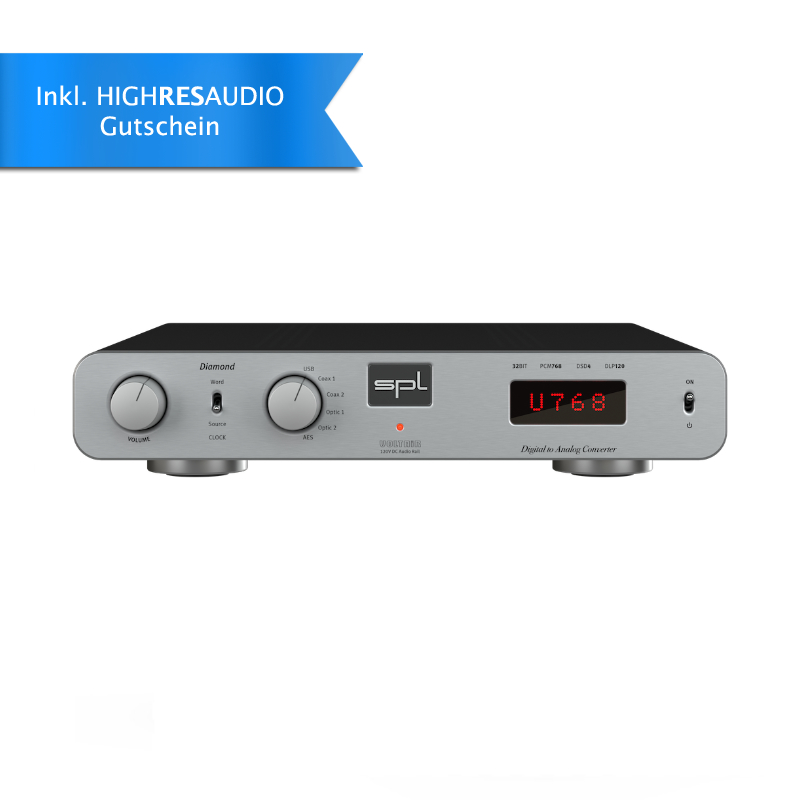

SPL Audio Diamond D/A-Wandler (AK 4493 SEQ) 32-Bit/768kHz, DSD256, Vorverstärker mit VOLTAiR-Technologie
Der premium DAC mit VOLTAiR-Technologie.
Diamond ist der ideale DAC und Vorverstärker für alle, die Musik ausschließlich von digitalen Quellen wiedergeben. Diamond bietet Anschlussmöglichkeit für sechs digitale Quellen und eine externe Word Clock. Die überragende VOLTAiR-Technologie, in Kombination mit dem premium DAC inklusive DLP120 lässt digitale Zuspieler in neuen Klangdimensionen vorspielen. Die analoge Lautstärke-Regelung sorgt auch bei niedrigen Lautstärken für hochaufgelöste Dynamik.
Feinste Mechanik:
Die Lautstärke wird mit einem massiven, aus Aluminium gefrästen, Drehknopf eingestellt. Das Alps RK27 „Big Blue“-Potentiometer vermittelt ein angenehmes „Löffel im Honig“ Drehgefühl.
Anschuss-Vielfalt:
Es können bis zu 6 digitale Stereoquellen an den Diamond angeschlossen werden.
Diamond bietet je einen Stereo USB- und AES-Eingang sowie je zwei optische und koaxiale Stereo-Eingänge. Über USB kann sowohl PCM-Audio als auch DSD-Audio gewandelt werden. PCM-Audio wird im S/PDIF-Format sowohl koaxial (Cinch), optisch (Toslink F06) als auch symmetrisch (AES/EBU) empfangen. Die Quellenauswahl erfolgt über den Auswahlschalter auf der Front. Der ausgewählte Eingang wird auch im Punkt-Matrix-LED-Display angezeigt: USB, COA1, COA2, OPT1, OPT2 oder AES Nach ca. zwei Sekunden wird im Display die gewählte Clock-Quelle sowie die detektierte Abtastrate angezeigt.
Immer im Takt:
Diamond kann sich nicht nur auf den im digital zugespielten Quell-Signal integrierten Takt synchronisieren. Als Spezialist für digitale Zuspieler bietet Diamond einen Word-Clock-Eingang.
Über den Schalter CLOCK kann die Quelle des Taktsignals gewählt werden.
Source = Diamond synchronisiert sich zum digitalen Takt im Quell-Signal.
Word = Diamond synchronisiert sich zum am WORD IN anliegenden digitalen Takt.
LED-Display:
Der DAC übernimmt automatisch die Abtastrate und Auflösung der digitalen Wiedergabequelle. Ganz egal ob ein Streamer, Computer, ein CD-Spieler oder eine externe Word-Clock angeschlossen ist.
Die detektierte Abtastrate und die gewählte Clock-Quelle wird im Punkt-Matrix-LED-Display angezeigt.
U768 steht zum Beispiel als Akronym für ein Clock-Signal im
USB-Stream mit einer Abtastrate von 768 kHz.
Alles geregelt – oder lieber Slave Thru?
Diamond besitzt zwei Stereo-Ausgangspaare zum Anschluss von Endstufen oder aktiven Lautsprechern. Ein Ausgangspaar mit XLR-, das andere mit Cinch-Ausgängen. An beiden liegt das gleiche Ausgangssignal, welches durch den Lautstärke-Regler auf der Front im Pegel geregelt wird, an. Mittels DIP-Schalter auf der Geräterückseite kann die Lautstärke-Regelung für beide Ausgänge individuell aus dem Signalweg geschaltet werden. So kann zum Beispiel ein Kopfhörerverstärker mit eigener Lautstärke-Regelung an einen der Ausgänge angeschlossen werden.
D/A-Wandler Chip von Asahi Kasei Microsystems:
Mit dem AK 4493 SEQ kommt nun der aktuelle Premium-DAC-Chip von Asahi Kasei zum Einsatz (vorher AK 4490). Der AK 4493 SEQ unterstützt nicht nur die Wiedergabe von PCM-Signalen mit bis zu 768 kHz und DSD-Signalen bis zu DSD512 – dieser 32-Bit-Stereo-DAC mit „VELVETSOUND™ technology” glänzt mit noch niedrigeren Verzerrungswerten und noch größerem Dynamikumfang als sein Vorgänger.
Spartan 7:
Der DAC768v2 hat die neueste Version des Spartan FPGA – den Spartan 7 – an Bord (vorher Spartan 6).
Die neuste Generation des SPL Low-Pass-Filters „SLP120”:
Der DAC768v2 hat ein von uns komplett neu abgestimmtes Low-Pass-Filter im Einsatz. Dieses spielt die klanglichen Stärken des neuen Wandler-Chips perfekt aus und bietet eine noch bessere räumliche Darstellung der Stereobühne sowie eine klangliche Tiefe, die wir vorher so noch nie von einem DAC gehört haben.
VOLTAiR Technologie:
Die 120V-Technologie ist unsere Referenztechnologie. Sie ist weltweit einmalig im Audio-Bereich, denn sie arbeitet mit einer Gleichspannung von 120 Volt. Dies entspricht der vierfachen Betriebsspannung von IC-basierten Halbleiter-Operationsverstärkern. Diese unübertroffene Technologie bezeichnen wir in unserer Professional-Fidelity-Serie als VOLTAiR-Technologie.
Eine möglichst hohe Audioqualität benötigt eine möglichst hohe Audio-Betriebsspannung.
Die 120V-Technologie arbeitet mit +/- 60 V. Um eine so hohe Spannung verarbeiten zu können, haben wir spezielle proprietäre Operationsverstärker entwickelt, die mit einer Gleichspannung von +/- 60 V arbeiten können – die SPL 120V-SUPRA-Operationsverstärker. Diese hohe Spannung würde konventionelle Bauteile und Operationsverstärker zerstören.
Die 120V-Technologie erzielt außergewöhnliche technische Spezifikationen und klangliche Vorteile. Technisch betrachtet, bezüglich Dynamikumfang, Rauschabstand und Übersteuerungsfestigkeit. Klanglich betrachtet, bezüglich Detailreichtum und einem absolut entspannten Hörvergnügen.
Das „120V“ im Namen der Technologie hat übrigens nichts mit der lokalen Netzspannung aus der Steckdose zu tun. Hier geht es um die Betriebsspannung im Gerät, mit der die Audiosignale verarbeitet werden.
Die Netzspannung aus der Steckdose wird im geräteinternen Linear-Netzteil mit Ringkerntransformator auf die benötigte Sekundärspannung transformiert. Gleichrichter wandeln diese Wechselspannung in die im Audio-Gerät benötigten Gleichspannungen.
Technische Daten:
- Analoge Ausgänge; XLR (symmetrisch), RCA
- Maximaler Ausgangspegel: 32,5 dBu
- Ausgangsimpedanz: 75 Ω
- Frequenzgang (-3 dB): 10 Hz – 300 kHz
- Übersprechen (1 kHz): -108 dB
- THD & N (0 dBu, 10 Hz – 22 kHz): 0,001001 %
- Rauschen (A-bewertet) -102,3 dBu
- Dynamikumfang: 135 dB
- Digitale Eingänge, DAC 768
- AES/EBU (XLR), PCM sample rates
- 44,1/48/88,2/96/176,4/192 kHz
- Coaxial SPDIF (RCA), PCM sample rates
- 44,1/48/88,2/96/176,4/192 kHz
- Optical SPDIF (Toslink F 06), PCM sample rates
- 44,1/48/88,2/96/ with Glass fibre <1m 176,4/192 kHz
- USB (B), PCM sample rates
- 44,1/48/88,2/96/176,4/192/352.8,384/705,6/768 kHz
- USB (B), DSD over PCM (DoP), sample rates
- 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz
- Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator
- Betriebsspannung für analoge Audio-Elektronik: +/- 60 V
Betriebsspannung für Relais und LEDs: + 12 V
- Betriebsspannung für analoge Audio-Elektronik: +/- 60 V
- Netzteil
- Netzspannung (wählbar, siehe Sicherungskammer): 230 V AC / 50; 115 V AC / 60 Hz
- Sicherung für 230 V: T 500 mA
- Sicherung für 115 V: T 1 A
- Leistungsaufnahme: max. 40 VA
- Stand-By Stromaufnahme: < 0,3 W
- Maße & Gewicht
- W x H x T (Weite x Höhe inkl. Füße x Tiefe): 278 x 57 x 300 mm
- Gewicht: 3,15 kg
- Versandgewicht (inkl. Verpackung): 5,35 kg
- Farbe: Silber | Schwarz | Rot
